Проводка у плінтусі: ховаємо кабелі правильно
Телевізор на стіні, саундбар, роутер у передпокої, колонки в кутах — сучасна кімната генерує метри кабелів, які хочеться сховати. Штробити стіни під кожен новий дріт — дорого і назавжди, кабель-канали з пластику псують вигляд стіни. Порожнина за алюмінієвим плінтусом вирішує задачу елегантно: траса по периметру кімнати вже існує, треба лише грамотно нею скористатися.
Скільки місця насправді є за профілем
Накладний алюмінієвий плінтус — це по суті готовий кабельний короб: між тильною стінкою профілю і стіною лишається порожнина, розмір якої залежить від перетину профілю і системи кріплення. За профілем на кліпсах зазвичай проходить два-чотири слабкострумові кабелі, за високим профілем 80–100 мм — помітно більше. Точну місткість перевіряйте до монтажу: прикладіть відрізок профілю з кліпсою до стіни і подивіться, який простір лишається з урахуванням самої кліпси, бо саме в її перетині траса найвужча.
Планувати трасу треба до монтажу плінтуса, а не після: кабелі закладаються за профіль у момент защіпання, і додати ще один дріт потім можна лише знявши планку.

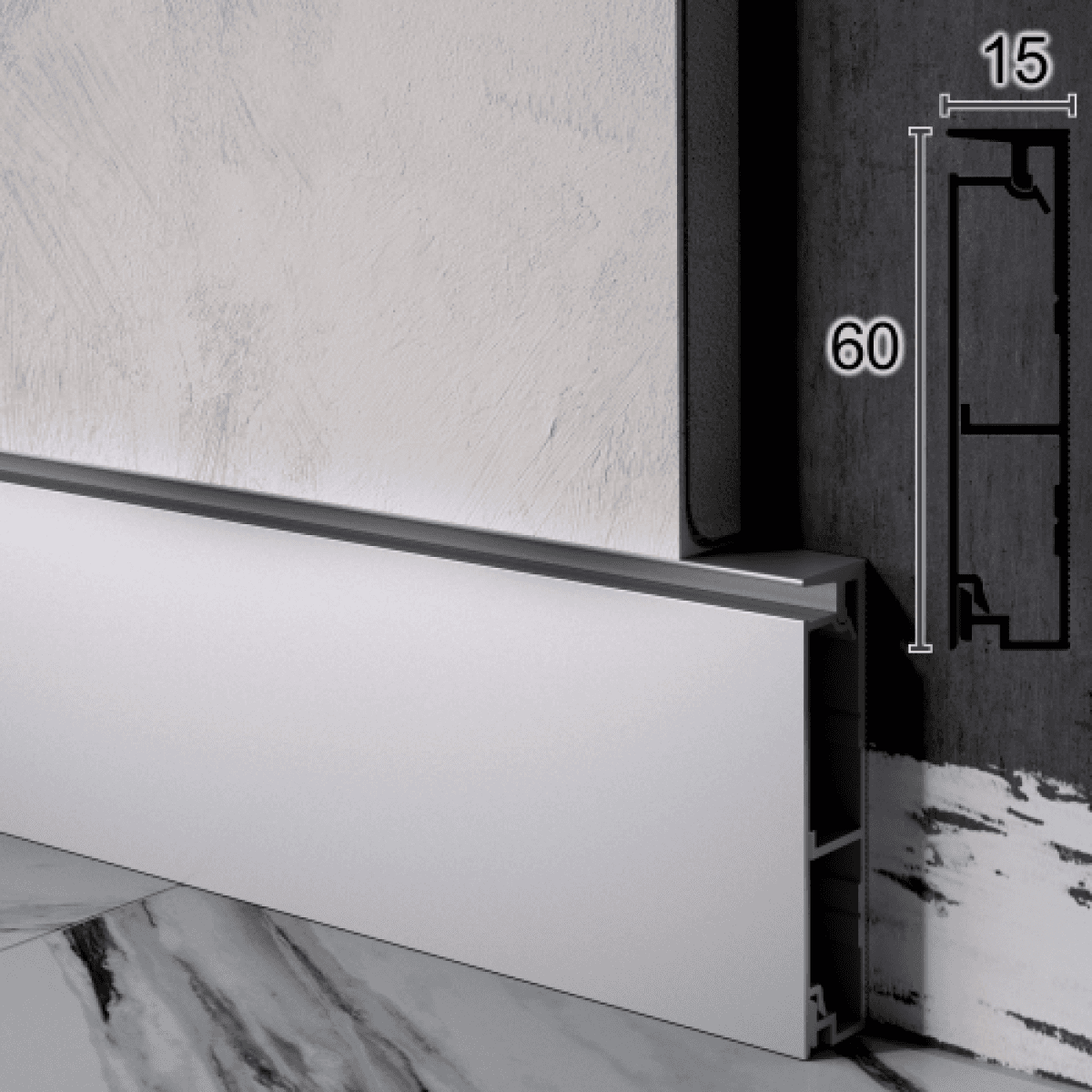

Прихований плінтус і тіньовий шов теж лишають простір для проводки, але менший і менш доступний: там траса закладається на чорновому етапі й розрахована радше на стаціонарні лінії — живлення LED-стрічки чи один сигнальний кабель. Якщо кабельна гнучкість для вас пріоритет, накладний профіль на кліпсах — найзручніша з трьох систем. Виняток серед вбудованих — Р-55 заввишки 60 мм: кабель-канал у ньому передбачений самою конструкцією профілю.
Що можна класти, а що ні
Слабкострумові лінії — стихія плінтусної траси: антенний коаксіал, вита пара інтернету, HDMI, акустичні кабелі, низьковольтне живлення LED-стрічки 12 або 24 вольти. Усе це безпечно і за температурою, і за нормами.
Із силовою проводкою 220 В історія інша. Загальне правило електромонтажу: приховані силові лінії повинні прокладатися у власній ізолюючій оболонці з можливістю заміни, а їх сусідство зі слабкострумовими кабелями впритул небажане — силова лінія наводить завади на аудіо й антенний сигнал. Тому подовжувач чи силовий кабель у загальній порожнині з витою парою — погана практика. Якщо без 220 В не обійтися, розводьте лінії по різних стінах або закладайте силову у штробу, а плінтус лишайте для слабкострумових.
Ще одне «ні» — зʼєднання і скрутки за профілем. Будь-яке зʼєднання має бути в доступній розподільній коробці, а за плінтусом кабель повинен іти цілим шматком.
Запас, радіуси і теплові дрібниці
Закладаючи трасу, лишайте запас довжини по 20–30 см на кінцях: техніка переїжджає, розетки додаються. Не натягуйте кабель струною і не заламуйте на кутах — для витої пари та коаксіалу різкий залам погіршує сигнал, тож у кутах кладіть дріт вільною дугою. Якщо у плінтусі водночас працює LED-підсвітка, її стрічка кріпиться на алюміній саме для тепловідведення — сусідні сигнальні кабелі кладіть так, щоб вони не притискалися до стрічки.
Алюмінієвий профіль, до речі, дає бонус, про який рідко згадують: металевий екран уздовж траси частково захищає сигнальні лінії від зовнішніх завад — на відміну від пластикового короба.
Обслуговуваність: головна перевага системи на кліпсах
Сенс ховати кабелі за плінтус, а не в штробу, — у зворотності. Профіль на кліпсах знімається без інструменту й пошкоджень: підчепили, зняли планку, додали кабель, защепили назад. Тому на етапі монтажу варто дотриматися двох правил. Перше — не фіксуйте кабелі до стіни стяжками наглухо, хай лежать вільно. Друге — занотуйте або сфотографуйте, де що проходить: через рік ця памʼятка заощадить пів години пошуків потрібного дроту.
Виводи кабелів плануйте у місцях, де вони будуть непомітні: за меблями, у куті за шторою, безпосередньо під настінною технікою. Вивід робиться акуратним пропилом у тильній частині профілю або через торець у прихованій зоні — лицьову площину для цього різати не доводиться. А коли дротів справді багато, подивіться на промисловий плінтус Р-101: перетин 100×25 мм лишає за планкою більше простору, ніж у тонких моделей.
З чого почати
Намалюйте план кімнати, нанесіть точки техніки і порахуйте, які кабелі та куди мають пройти. З цим планом уже можна обирати профіль: висоту, перетин і систему кріплення. Менеджер ALULINE підкаже, скільки кабелів поміститься за конкретною моделлю плінтуса, а порізку хлистів під ваші стіни зробимо на виробництві — залишиться тільки прокласти трасу й защепити профіль.
